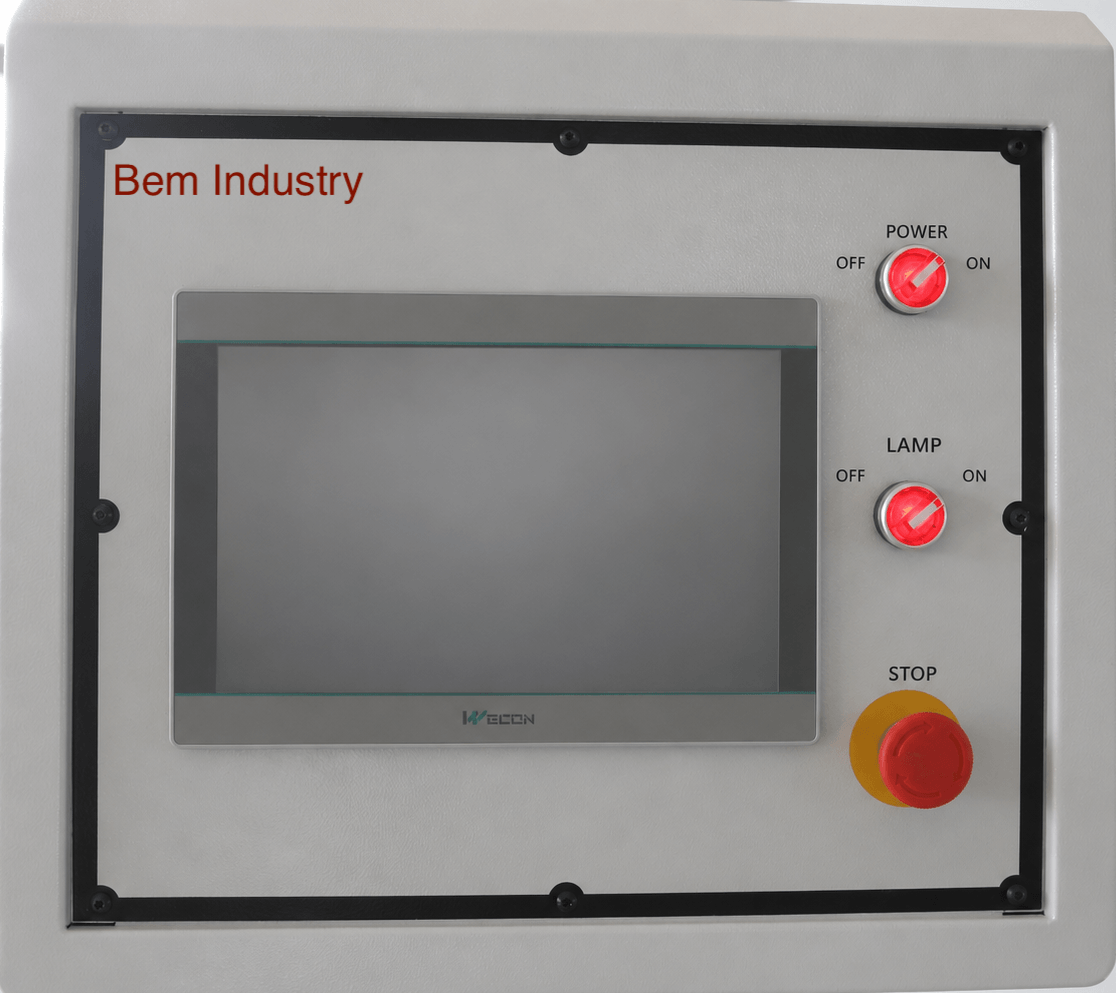

Ovládací panel

Dotykový barevný displej je umístěn na robustním otočném rameni, které šetří prostor a umožňuje operátorovi pohodlné ovládání z jakéhokoliv úhlu. Systém nabízí přehledné prostředí, okamžitou kontrolu teploty, rychlou diagnostiku a snadné nastavení všech funkcí.

Tlouštka dílce je nastavovaná motoricky z displeje.

Systém v češtině s možností přepnout do dalších jazyků.

Stroj je mazán centrální automatickou mazací jednotkou.

zásobník na hranu

Velkokapacitní otočný talíř zajišťuje hladké a rovnoměrné odvíjení i pro celé náviny hrany.

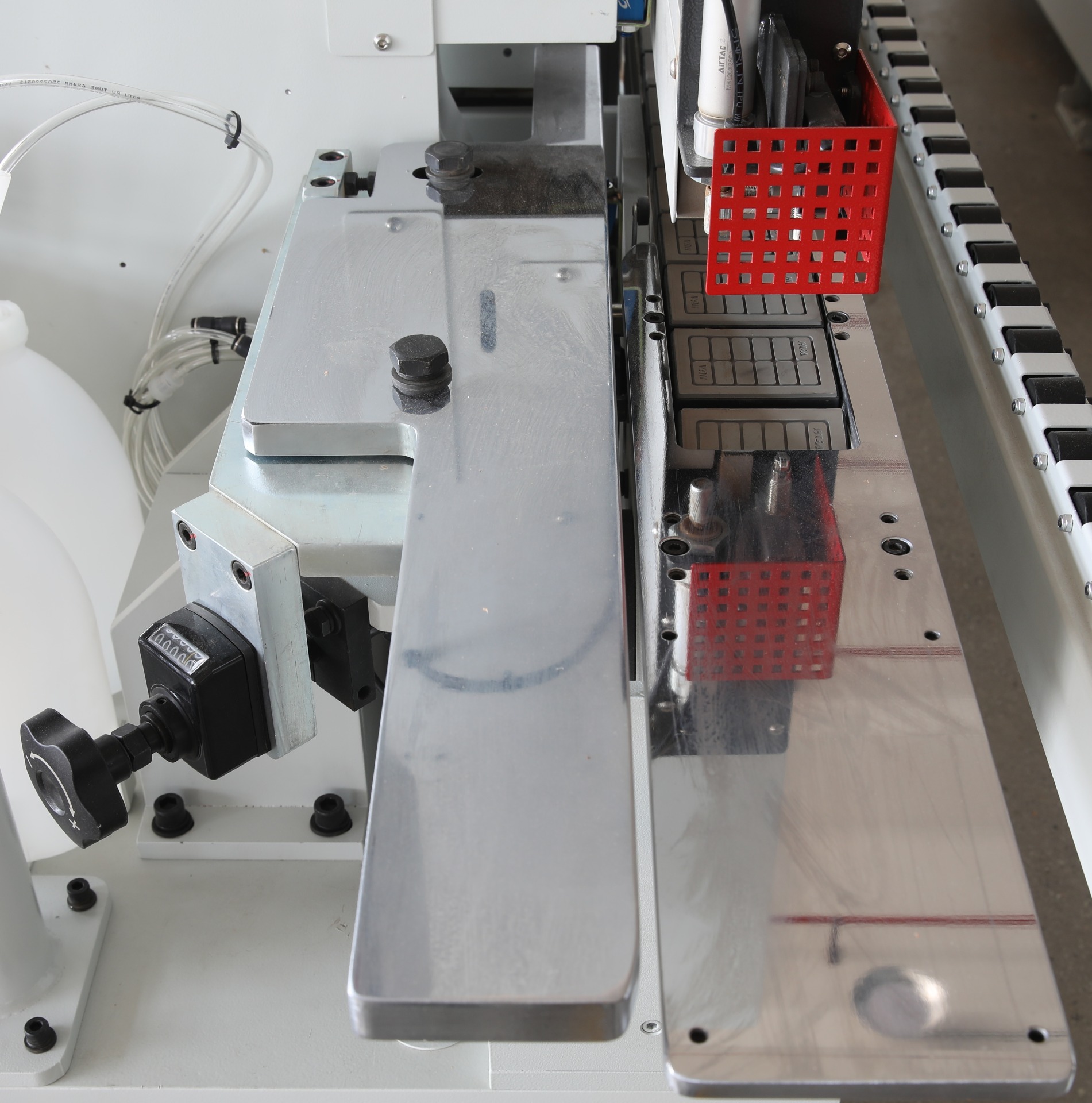

Vstupní servo pravítko

Umožňuje přesné navedení dílce a plynulé nastavení úběru předfrézu přímo z displeje.

Bezpečnostní kontrola rozestupu

Integrované mechanicko-elektronické hlídání rozestupu zabraňuje tomu, aby operátor poslal nový dílec do stroje příliš brzy. Tím se eliminuje riziko kolize s právě pracujícími agregáty uvnitř stroje a zajišťuje se plynulý, bezpečný provoz.

Pogumované podávací segmenty

Články pásu jsou potaženy odolnou protiskluzovou gumou, která pevně drží materiál a spolehlivě ochrání i náchylné lesklé či matné povrchy. Díky hustému uspořádání segmentů stroj bezpečně utáhne a perfektně olepí i velmi malé dílce, které v tahu neuhýbají ani se nepřetáčí.

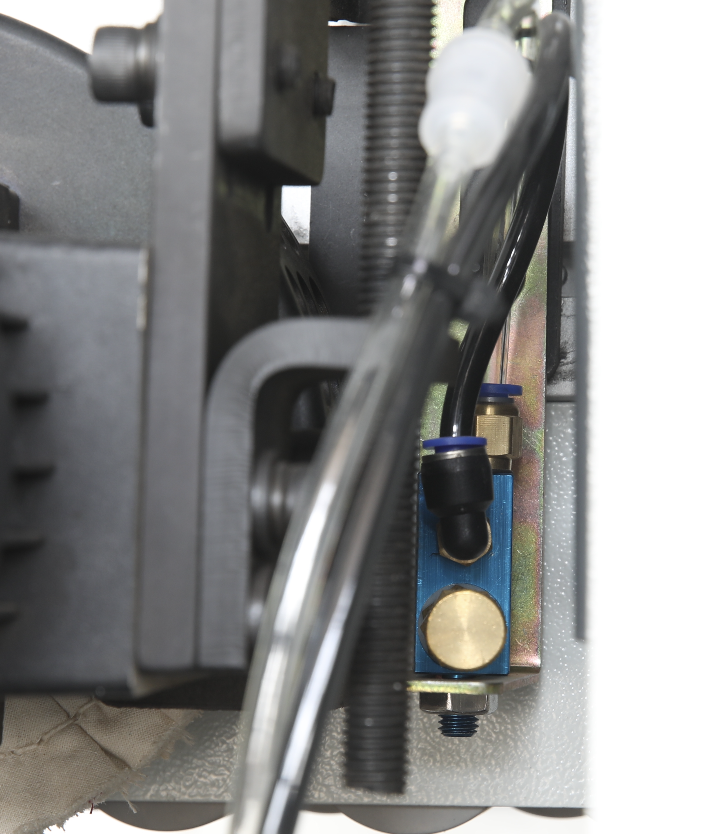

Separační a čistící ostřik

Separační:
Zabraňuje přichycení vytlačeného lepidla k povrchu dílce.

Čistící:
Odstraňuje zbytky lepidla a separačního prostředku.

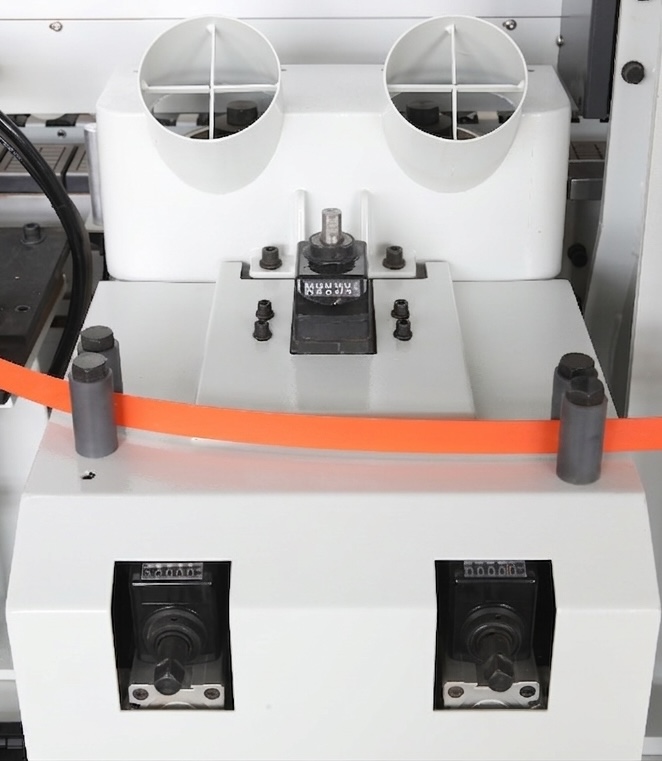

Předfrézovací jednotka se 2 diamantovými frézami

.

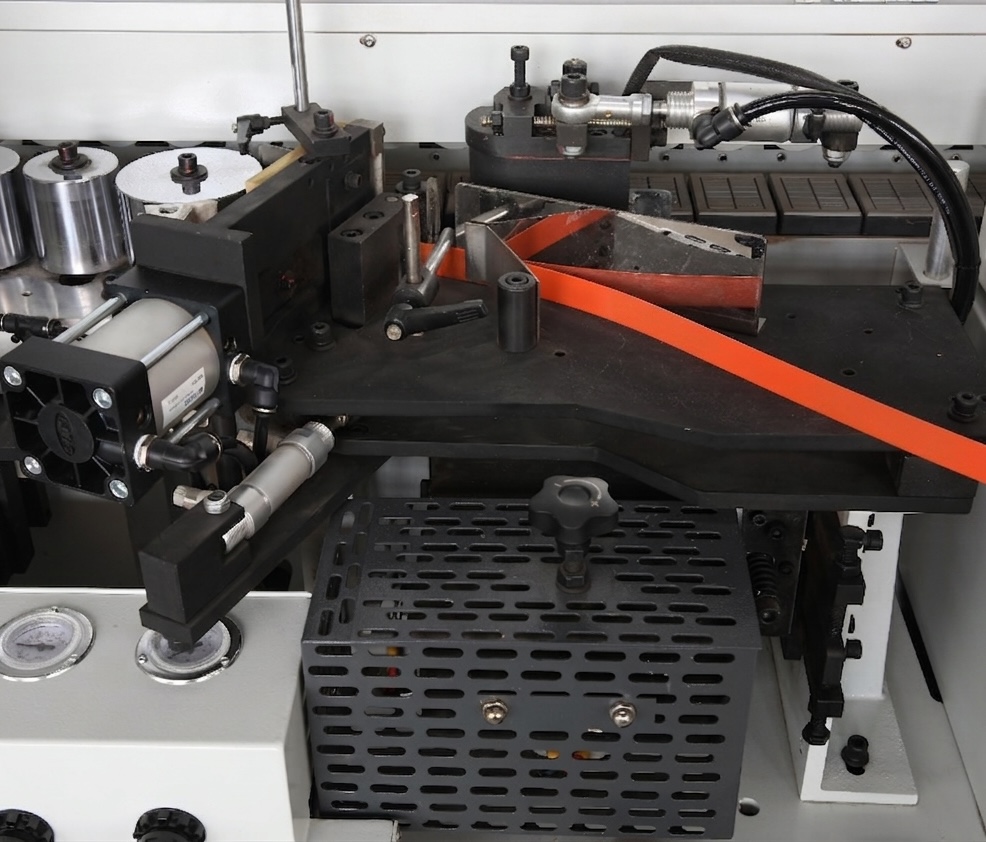

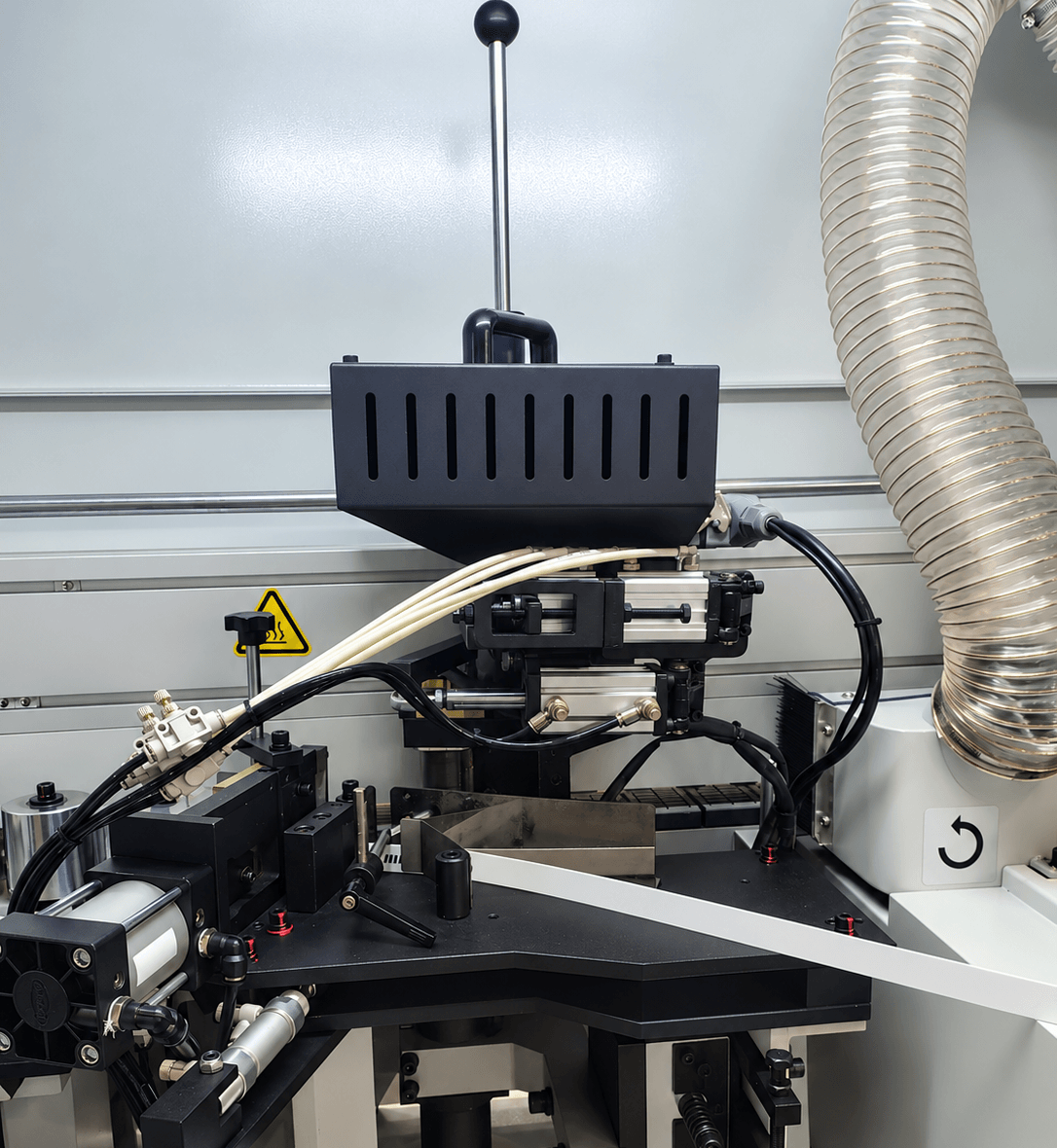

Lepicí a podávací agregát

-Lepicí vana s teflonovým povrchem zajišťuje rychlý ohřev a zabraňuje připalování lepidla. Nanášecí válec s nastavitelným množstvím garantuje rovnoměrný nános po celé ploše hrany. Jednotka je vybavena pneumatickým pístem pro rychlý přískok a odskok nanášecího válce,

-Pneumaticky nůž pro automatické zakrácení hrany z návinu do tloušťky 3 mm.

-Automatický podavač hran.

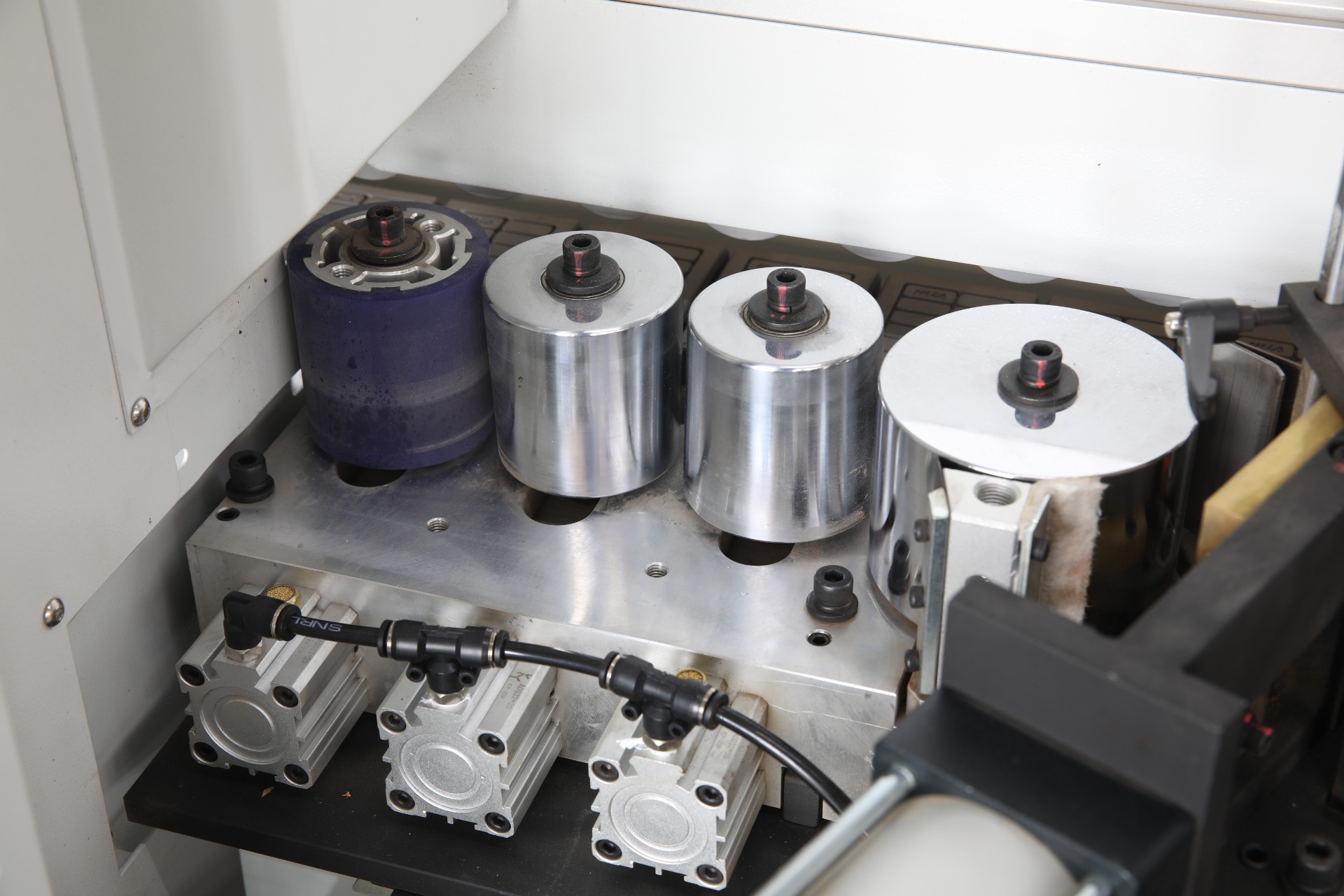

Přítlačná jednotka

Přítlačná jednotka se skládá ze 3 silných ocelových válců a 1 finálního gumového válce, kde každý válec samostatně ovládá vlastní výkonný pneumatický píst. První hlavní ocelový válec je poháněný, což zajišťuje perfektní synchronizaci s posuvem dílce a okamžitý nekompromisní tlak ihned po nanesení lepidla. Klíčovým technologickým detailem jsou dva prostřední ocelové válce s kónickým tvarem. Jeden je orientován tak, aby maximální silou dotlačoval horní hranu, zatímco druhý precizně dotlačuje spodní hranu.Čtvrtý, finální válec z pevné gumy pak celý proces lisování bezpečně uzavírá a povrch spolehlivě vyhladí.

Přesné kapování pilkami

Dva vysokofrekvenční motory se pohybují po masivních lineárních vedeních, což garantuje absolutně tuhý pohyb bez vibrací a dokonale čistý řez.

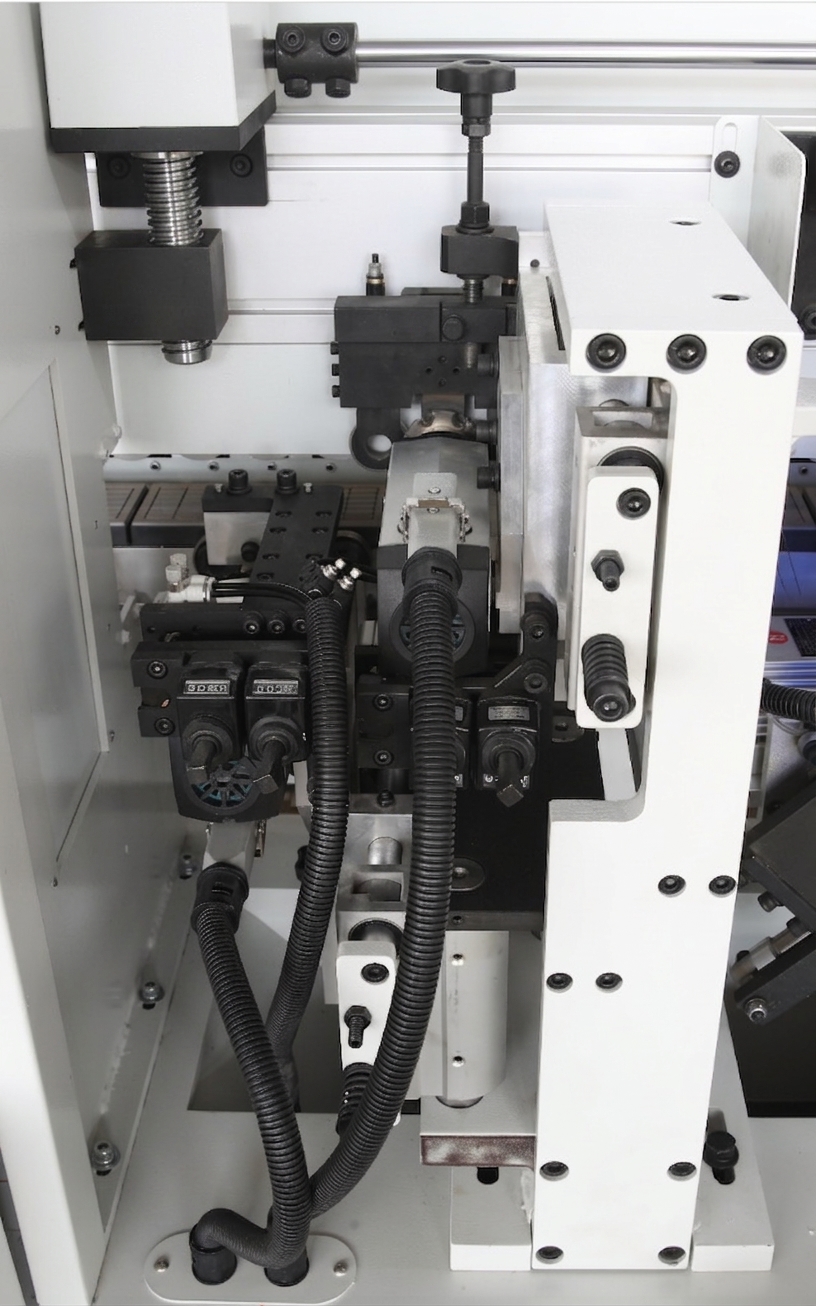

Rádiusové frézy

Jednotka s rádiusovými frézami zpracuje hrany od 0,4 mm do 3 mm. Díky plovoucí sestavě s kopírovacími vačkami na každém motoru stroj perfektně kopíruje dílec a předchází vznikům zmetků. Kopírovací kolečka nezanechávají žádné stopy ani na choulostivých a jemných površích.
Pneumatické přestavení probíhá okamžitě stiskem tlačítka na dotykovém displeji.

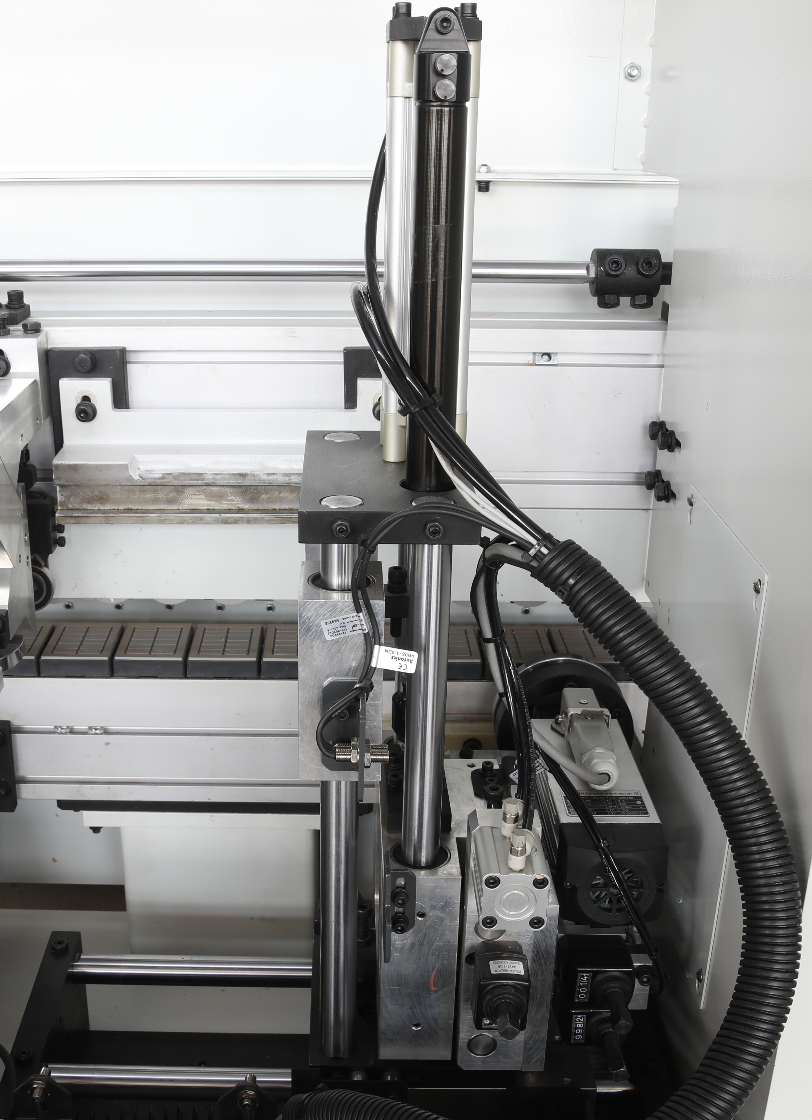

Rožkovací jednotka

Jednotka zajišťuje automatické a precizní zaoblení rohů olepeného dílce v jednom průchodu.
Pneumatické přestavení probíhá okamžitě stiskem tlačítka na dotykovém displeji.

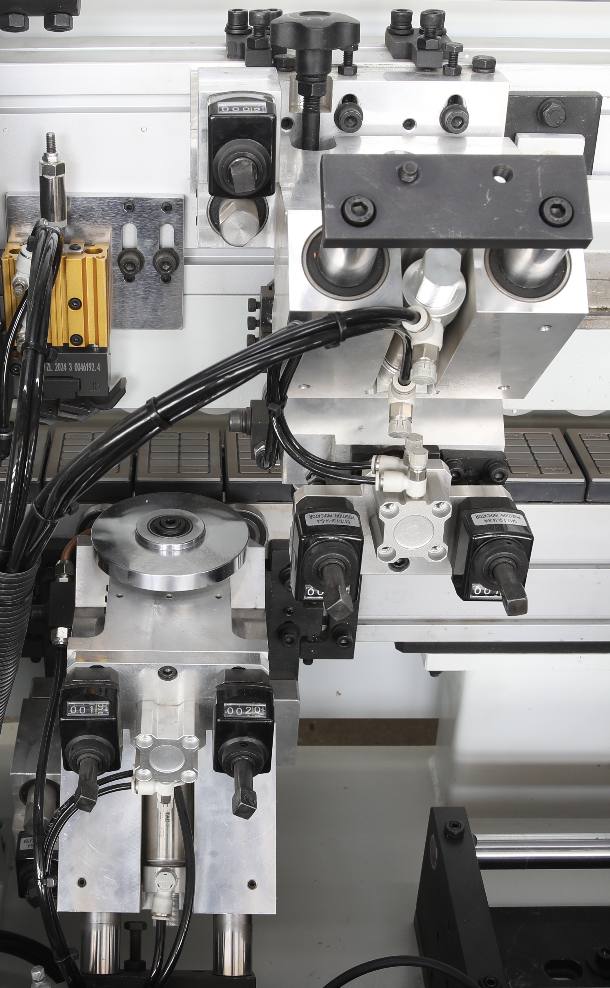

Rádiusové cidliny

Dva radiální nože z vysoce odolného tvrdokovu mechanicky seškrábnou jemnou mikro-vrstvu z vyfrézované hrany. Tento proces spolehlivě odstraní sebemenší zvlnění a stopy, které na materiálu zanechaly frézovací nože.
Pneumatické přestavení probíhá okamžitě stiskem tlačítka na dotykovém displeji.

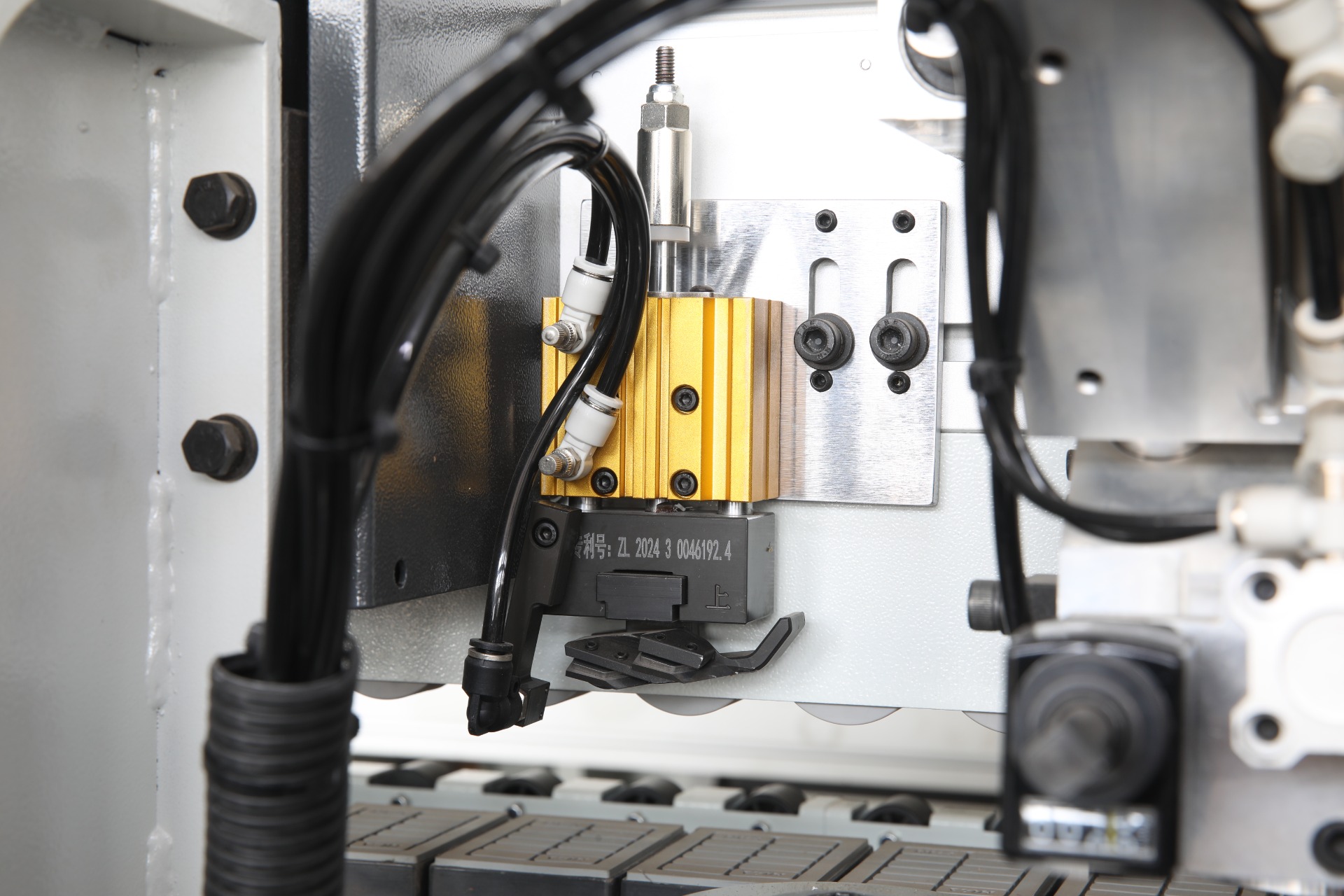

Plošné cidliny

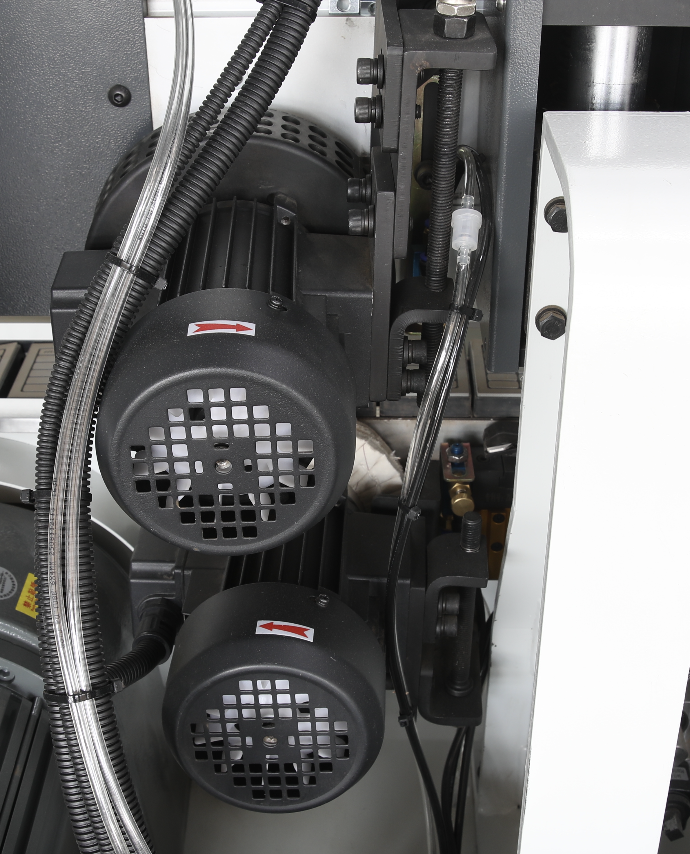

Leštící kotouče

Leštící jednotka slouží k odstranění přebytečného lepidla a také k dodání leštícího lesku frézované části hrany.
