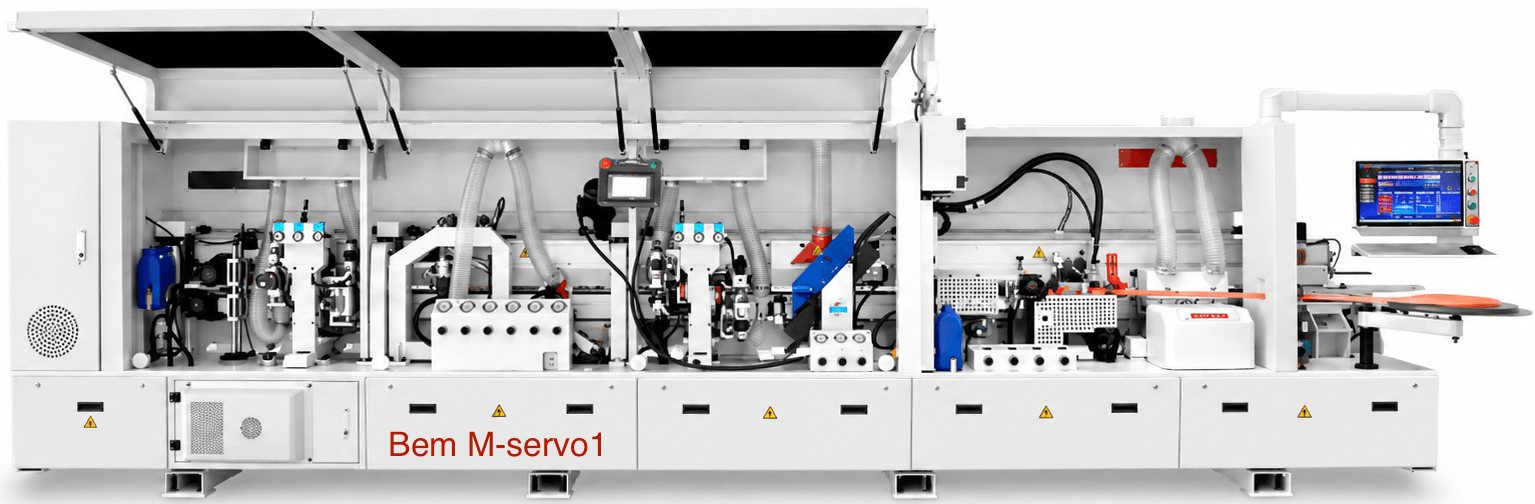

Bem M-Servo1

Automatická olepovačka Bem M-Servo1

Počítač se systémem Windows

Tento systém zajišťuje kompletní a přehledné řízení celého stroje. Pomocí klávesnice, myši a velkého monitoru umožňuje rychlé přenastavení agregátů a diagnostiku v reálném čase. Díky připojení k internetu je možné využít vzdálenou servisní podporu.

Stroj je mazán centrální automatickou mazací jednotkou.

Vstupní servo pravítko

Umožňuje přesné navedení dílce a plynulé nastavení úběru předfrézu přímo z displeje.

Bezpečnostní kontrola rozestupu

Integrované mechanicko-elektronické hlídání rozestupu zabraňuje tomu, aby operátor poslal nový dílec do stroje příliš brzy. Tím se eliminuje riziko kolize s právě pracujícími agregáty uvnitř stroje a zajišťuje se plynulý, bezpečný provoz.

Pogumované podávací segmenty

Články pásu jsou potaženy odolnou protiskluzovou gumou, která pevně drží materiál a spolehlivě ochrání i náchylné lesklé či matné povrchy. Díky hustému uspořádání segmentů stroj bezpečně utáhne a perfektně olepí i velmi malé dílce, které v tahu neuhýbají ani se nepřetáčí.

  • Předfrézovací jednotka se 2 diamantovými frézami

Jednotka je osazena dvěma vysokofrekvenčními motory a dvěma protiběžnými diamantovými frézami. Zajišťuje stoprocentně čisté a rovné opracování hrany materiálu těsně před nanesením lepidla.Výška frézování je 40 mm (na přání 65 mm).

Předehřívací infračervená lampa hrany dílce

Zabraňuje předčasnému chladnutí lepidla při kontaktu se studenou deskou. Radikálně zlepšuje pevnost a kvalitu lepeného spoje, zejména v chladnějších dílnách nebo během zimních měsíců.

Lepící agregát PUR + EVA

Horní tavič o kapacitě 2 kg s přesným dávkováním a přímým nanášením lepidla na hranu dílce přes nanášecí válec.
Uzavřený systém bez přístupu vzduchu výrazně šetří čas obsluhy, jelikož nevyžaduje náročné čištění a lepidlo v něm lze bezpečně ponechat až 5 dnů. Systém navíc přináší výraznou úsporu provozních nákladů díky možnosti využívat cenově výhodnější 2kg patrony místo klasického granulátu. Do taviče je možné nasypat i klasický granulát.

Servo podávání hrany

Místo běžného pneumatického podavače využívá stroj inteligentní servopohon. Zajišťuje plynulé, milimetrově přesné odměřování pásky.

Servo přítlačná jednotka

Nastavení probíhá motoricky z dotykového displeje.
Přítlačná jednotka se skládá ze 4 silných ocelových válců a 1 finálního gumového válce, kde každý válec samostatně ovládá vlastní výkonný pneumatický píst. První hlavní ocelový válec je poháněný, což zajišťuje perfektní synchronizaci s posuvem dílce a okamžitý nekompromisní tlak ihned po nanesení lepidla. Klíčovým technologickým detailem jsou dva ocelové válce s kónickým tvarem. Jeden je orientován tak, aby maximální silou dotlačoval horní hranu, zatímco druhý precizně dotlačuje spodní hranu.Pátý, finální válec z pevné gumy pak celý proces lisování bezpečně uzavírá a povrch spolehlivě vyhladí.

Přesné kapování pilkami

Dva vysokofrekvenční motory se pohybují po masivních lineárních vedeních, což garantuje absolutně tuhý pohyb bez vibrací a dokonale čistý řez.

Rožkovací jednotka

Jednotka zajišťuje automatické a precizní zaoblení rohů olepeného dílce v jednom průchodu.
Pneumatické přestavení probíhá okamžitě stiskem tlačítka na dotykovém displeji.

Servo multirádiusové frézy

zajišťují přesné a čisté opracování hran díky plně automatickému přestavování pomocí servopohonů. Agregát umožňuje okamžité přepínání mezi různými rádiusy přímo z řídicího panelu bez nutnosti ručního seřizování. Precizní kopírování profilu dílce garantuje konstantní kvalitu opracování a chrání povrch materiálu před poškozením.

Sekundární terminál

Tento sekundární terminál umístěný přímo u agregátů zobrazuje reálné hodnoty servopohonů v zadní části stroje. Veškeré nastavení os probíhá plně automaticky a data se v reálném čase synchronizují s hlavní obrazovkou stroje. Obsluha tak má při kontrole agregátů okamžitý a přesný přehled o aktuální poloze bez nutnosti přecházet k hlavnímu panelu.

Servo multirádiusové cidliny

Vyhlazuje povrch ofrézované hrany a odstraňuje případné stopy po řezu frézy. Díky servopohonům a multirádiusovému systému se profil nožů automaticky přestavuje na požadovaný rádius přímo z řídicího panelu. Přesné kopírování garantuje dokonale hladký profil hrany bez rizika poškození povrchu dílce.

Plošné cidliny

Plošné cidliny slouží k odstranění mikroskopických zbytků lepidla, které se vytlačí ze spáry při stlačení hrany přítlačnými kolečky.Jejich plovoucí uložení zaručuje, že břit kopíruje povrch desky a seřízne jen vyčnívající lepidlo a přesahy pásky, aniž by poškrábal lamino.Čistá spára bez zbytků lepidla zároveň šetří lešticí kartáče, které se tak nezanášejí.

Leštící kotouče

Leštící jednotka slouží k odstranění přebytečného lepidla a také k dodání leštícího lesku frézované části hrany.

Motor rožkovací jednotky

Jednotka je vybavena keramickými kuličkovými ložisky, která zajišťují až třikrát delší životnost ve srovnání s běžnými ložisky. Součástí je standardní snímač otáček S3 a elektrovřeteno s nízkým nárůstem teploty. Motor disponuje certifikací CCC a vyznačuje se nízkou hlučností, minimálními vibracemi a velmi stabilním provozem


Separační a čistící ostřik

Separační:
Zabraňuje přichycení vytlačeného lepidla k povrchu dílce.

Čistící:
Odstraňuje zbytky lepidla a separačního prostředku.

Dodatečné příplatkové příslušenství:

Druhý lepící agregát s horní rychlovyměnitelnou vaničkou PUR+EVA.

Zpětný dopravník

Výška předfrézování 65mm

Odsávácí zařízení

Vzduchový stůl

Specifikace stroje:


Rychlost posuvu: 15-18-20 m/min


Tlouška dílce: 10-60 mm


Min. šířka dílce: 95 mm


Min. délka dílce: 120 mm


Tloušťka hrany: 0,4-3 mm


Pracovní tlak: 6,5 bar


Napětí: 400 V


Celkový příkon: 25 kw


Odsávací hrdlo: 6x100mm 1x150mm


Rozměry (DxŠxV): 7035x730x2170 mm


Hmotnost: 3000 kg


Specifikace a vzhled produktu se mohou změnit bez předchozího upozornění.
