Ovládací panel

Dotykový barevný displej je umístěn na robustním otočném rameni, které šetří prostor a umožňuje operátorovi pohodlné ovládání z jakéhokoliv úhlu. Systém nabízí přehledné prostředí, okamžitou kontrolu teploty, rychlou diagnostiku a snadné nastavení všech funkcí.

Systém v češtině s možností přepnout do dalších jazyků.

Stroj je mazán centrální automatickou mazací jednotkou.

zásobník na hranu

Velkokapacitní otočný talíř zajišťuje hladké a rovnoměrné odvíjení i pro celé náviny hrany.

Bezpečnostní kontrola rozestupu

Integrované mechanicko-elektronické hlídání rozestupu zabraňuje tomu, aby operátor poslal nový dílec do stroje příliš brzy. Tím se eliminuje riziko kolize s právě pracujícími agregáty uvnitř stroje a zajišťuje se plynulý, bezpečný provoz.

Pogumované podávací segmenty

Články pásu jsou potaženy odolnou protiskluzovou gumou, která pevně drží materiál a spolehlivě ochrání i náchylné lesklé či matné povrchy. Díky hustému uspořádání segmentů stroj bezpečně utáhne a perfektně olepí i velmi malé dílce, které v tahu neuhýbají ani se nepřetáčí.

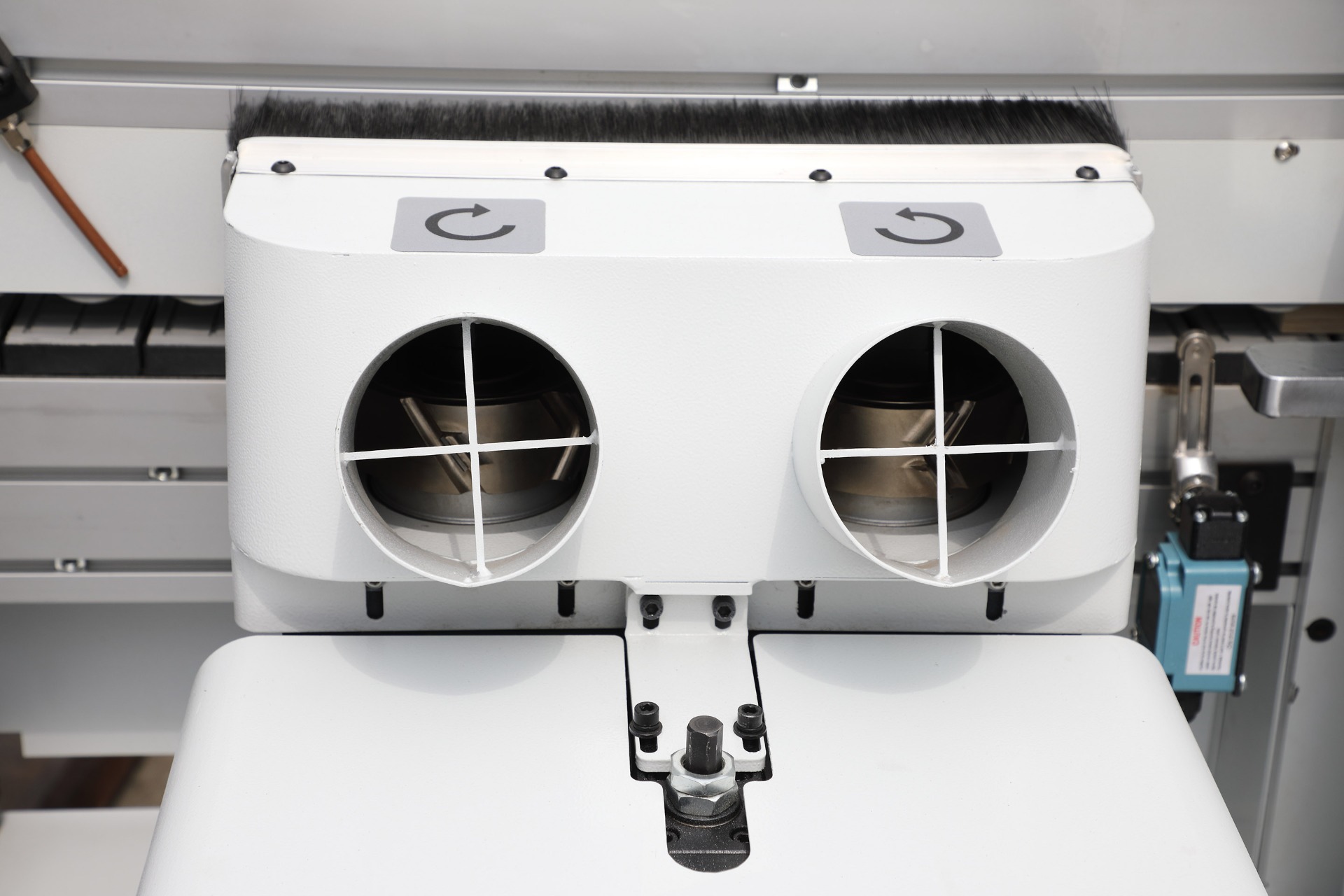

• Předfrézovací jednotka se 2 diamantovými frézami

Jednotka je osazena dvěma vysokofrekvenčními motory a dvěma protiběžnými diamantovými frézami. Zajišťuje stoprocentně čisté a rovné opracování hrany materiálu těsně před nanesením lepidla.Výška frézování je 40 mm (na přání 65 mm).

Předehřívací infračervená lampa hrany dílce

Zabraňuje předčasnému chladnutí lepidla při kontaktu se studenou deskou. Radikálně zlepšuje pevnost a kvalitu lepeného spoje, zejména v chladnějších dílnách nebo během zimních měsíců.

Lepicí a podávací agregát

-Lepicí vana s teflonovým povrchem zajišťuje rychlý ohřev a zabraňuje připalování lepidla. Nanášecí válec s nastavitelným množstvím garantuje rovnoměrný nános po celé ploše hrany.

-Pneumaticky nůž pro automatické zakrácení hrany z návinu do tloušťky 3 mm.

-Automatický podavač hran.

Přítlačná jednotka

Přítlačná jednotka se skládá ze 3 silných ocelových válců a 1 finálního gumového válce, kde každý válec samostatně ovládá vlastní výkonný pneumatický píst. První hlavní ocelový válec je poháněný, což zajišťuje perfektní synchronizaci s posuvem dílce a okamžitý nekompromisní tlak ihned po nanesení lepidla. Klíčovým technologickým detailem jsou dva prostřední ocelové válce s kónickým tvarem. Jeden je orientován tak, aby maximální silou dotlačoval horní hranu, zatímco druhý precizně dotlačuje spodní hranu.Čtvrtý, finální válec z pevné gumy pak celý proces lisování bezpečně uzavírá a povrch spolehlivě vyhladí.

Přesné kapování pilkami

Dva vysokofrekvenční motory se pohybují po masivních lineárních vedeních, což garantuje absolutně tuhý pohyb bez vibrací a dokonale čistý řez.

Frézovací jednotky

Hrubé frézování hran

První frézovací jednotka osazená vysokofrekvenčními motory bleskově odřízne hlavní nadbytečnou část hrany nad i pod dílcem. Připraví tak materiál pro následné jemné tvarování a zajistí plynulý chod bez zasekávání.

Rádiusové frézy

Jednotka s rádiusovými frézami zpracuje hrany od 0,4mm do 3mm. Díky plovoucí sestavě se dvěma velkými kulatými vačkami na každém motoru stroj perfektně kopíruje dílec a předchází vzniku zmetků. Nová úprava kopírovacích koleček s velkou kontaktní plochou navíc nezanechává absolutně žádné stopy ani na těch nejchoulostivějších a nejjemnějších površích.

Rožkovací jednotka

Jednotka zajišťuje automatické a precizní zaoblení rohů olepeného dílce v jednom průchodu.

Rádiusové cidliny

.Dva radiální nože z vysoce odolného tvrdokovu mechanicky seškrábnou jemnou mikro-vrstvu z vyfrézované hrany. Tento proces spolehlivě odstraní sebemenší zvlnění a stopy, které na materiálu zanechaly frézovací nože.

Separační a čistící ostřik

Separační:
Zabraňuje přichycení vytlačeného lepidla k povrchu dílce.

Čistící:
Odstraňuje zbytky lepidla a separačního prostředku.

Leštící kotouče
