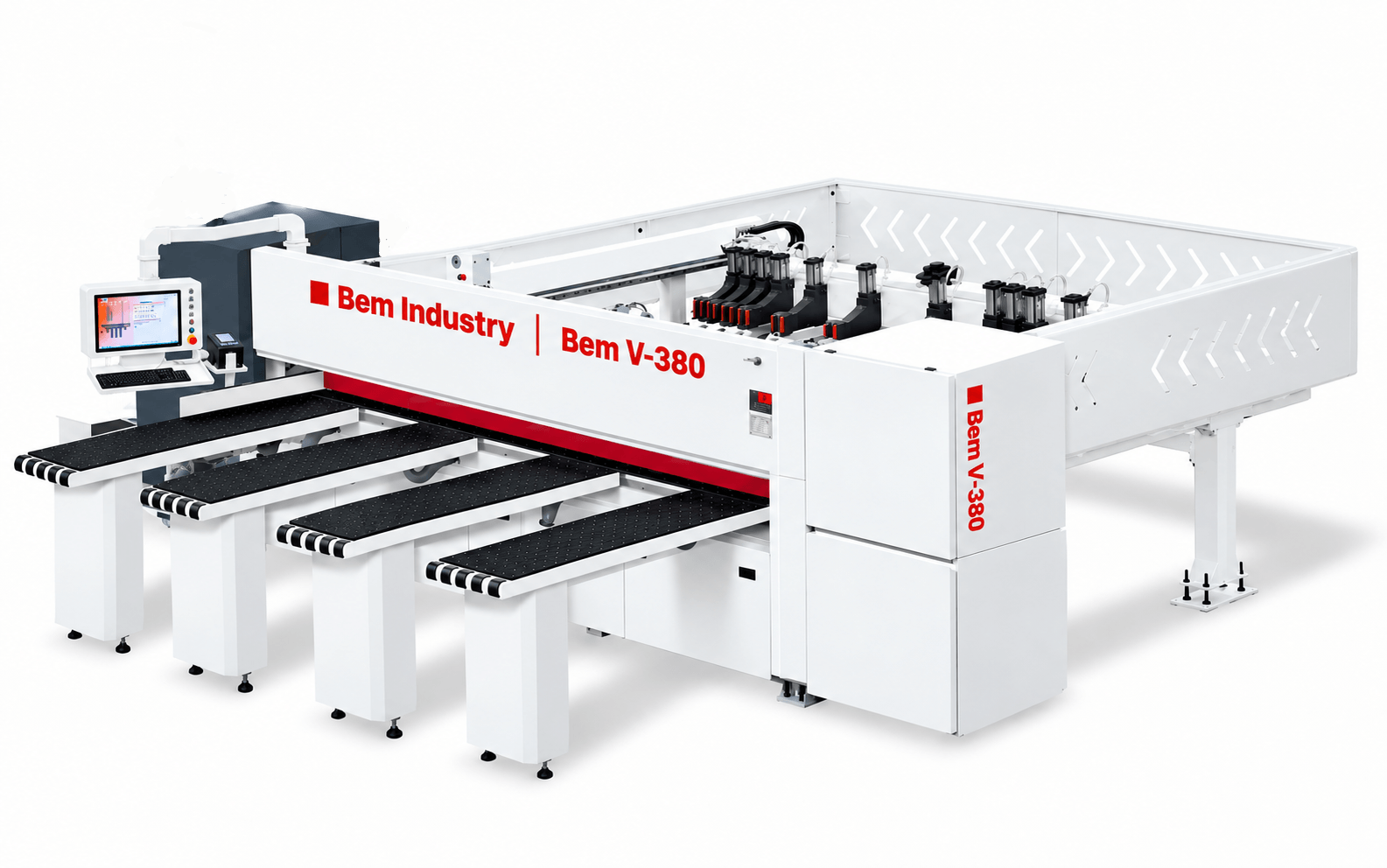

Bem V-380
Hlavní ocelový rám
Po dokončení svařování je rám nejprve ponechán na jeden měsíc k odležení a následně podroben tepelnému zpracování. Tento proces účinně odstraňuje zbytkové pnutí vzniklé při obrábění, mění krystalickou strukturu materiálu a výrazně zvyšuje celkovou stabilitu konstrukce. Poté rám odpočívá dalších 6 měsíců, načež je odeslán do obráběcího centra k finálnímu přesnému obrábění.
Průmyslový počítač s 21" displejem
Řídicí systém postavený na průmyslovém PC se systémem windows vyniká intuitivním, bezpečným a spolehlivým ovládáním, přičemž obsluze nabízí kompletní nápovědu a integrovanou diagnostiku pro rychlé řešení případných poruch. Nářezové plány lze snadno manuálně upravovat, simulovat i přímo provádět, přičemž systém je plně kompatibilní se softwérem pro správy čárových kódů i nadřazenými systémy automatizace výroby.
Pneumatické kleštiny
Stroj je vybaven špičkovými dvouprstovými pneumatickými kleštinami, které pomocí vzduchových válců pevně upínají desku před jejím podáním do řezu. Materiál se po válečkové dráze posouvá s maximální přesností, aniž by došlo k jakémukoli poškození nebo poškrábání jeho povrchu.
Servopohon pilového vozíku
Pohon pilového vozíku je osazen 2kW servomotorem s převodovkou pro posuv a samostatným asynchronním motorem pro řezný agregát, což zajišťuje konstantní rychlost řezu bez vyštípávání materiálu, vysokou rychlost zpětného chodu pro zkrácení neproduktivních časů a plynulý chod bez vibrací šetřící pilové kotouče.
Pilový vozík
Pilový vozík disponuje nezávislým zdvihem hlavní a předřezové pily, automatickým nastavením výšky řezu podle tloušťky a šířky materiálu, silným 18,5kW hlavním motorem pro snadné dělění balíků desek a systémem rychlé výměny kotoučů, což výrazně zkracuje prostoje a usnadňuje obsluze práci.
Válečkový dopravník
Pomocné válečky usnadňují plynulý posuv desek, účinně chrání povrch materiálu před poškrábáním a výrazně usnadňují obsluze manipulaci i s těžkými balíky.
Mechanismus zdvihu pilového agregátu
Výkonný 18,5kW motor roztočí hřídel pily na 4 000 ot./min, zatímco přesná převodovka automaticky nastavuje výšku řezu podle tloušťky materiálu, což zaručuje rychlý, stabilní a flexibilní provoz.
Řezný stůl
Inovovaný řezný stůl se vzduchovým polštářem a kuličkami umožňuje snadný posuv desek bez rizika poškrábání jejich povrchu. Jeho zúžená konstrukce oproti tradičním stoulům zabraňuje prohýbání či deformacím a poskytuje pevnou oporu materiálu přímo v místě řezu, což eliminuje vyštípávání hran.
Boční zarovnávač
Zařízení pevně přitlačuje desku z boku k pravítku, čímž zamezuje jakémukoli pohybu nebo chvění materiálu během řezání a garantuje absolutní rozměrovou přesnost řezu. Přítlačnou sílu lze snadno nastavit podle tloušťky, hmotnosti a typu materiálu pro zachování perfektních geometrických rozměrů.
Nakládací systém
Systém je vybaven 4 vkládacími stoly se vzduchovým polštářem, které účinně brání poškrábání desek a zajišťují hladký posuv i u velkoformátových a těžkých dřevěných panelů s maximální délkou řezu 3 800 mm.
Specifikace stroje:
Max. délka řezu: 3800 mm
Max. tloušťka řezu: 120 mm
Hlavní pilový kotouč: Φ380 mm (na přání 450 mm)
Průměr hřídele hlavního kotouče: Φ75 mm
Otáčky hřídele hlavního kotouče: 4000 ot./min
Předřezový kotouč: Φ200 mm
Průměr hřídele předřezu: Φ50 mm
Otáčky hřídele předřezu: 5200 ot./min
Rychlost posuvu pilového vozíku vpřed: 0–100 m/min
Rychlost posuvu pilového vozíku vzad: 0–120 m/min
Výkon motoru hlavní pily: 18,5 kW
Výkon motoru předřezu: 2,2 kW
Výkon pohonu pilového vozíku: 2 kW (AC servo)
Motor automatického podávání: 2 kW (AC servo)
Motor vysokotlakého dmychadla: 3 kW + 2,2 kW
Motor bočního vyrovnávání: 0,25 kW
Celkový příkon: 30,15 kW
Rychlost automatického podávání: 85 m/min
Tlak vzduchu: 5-8 Bar
Výška pracovního stolu: 980 mm
Hmotnost: 6300 kg
Rozměry stroje (dxšxv): 7060x6040x2060 mm
Počet vzduchových stolů: 4
Specifikace a vzhled produktu se mohou změnit bez předchozího upozornění.
